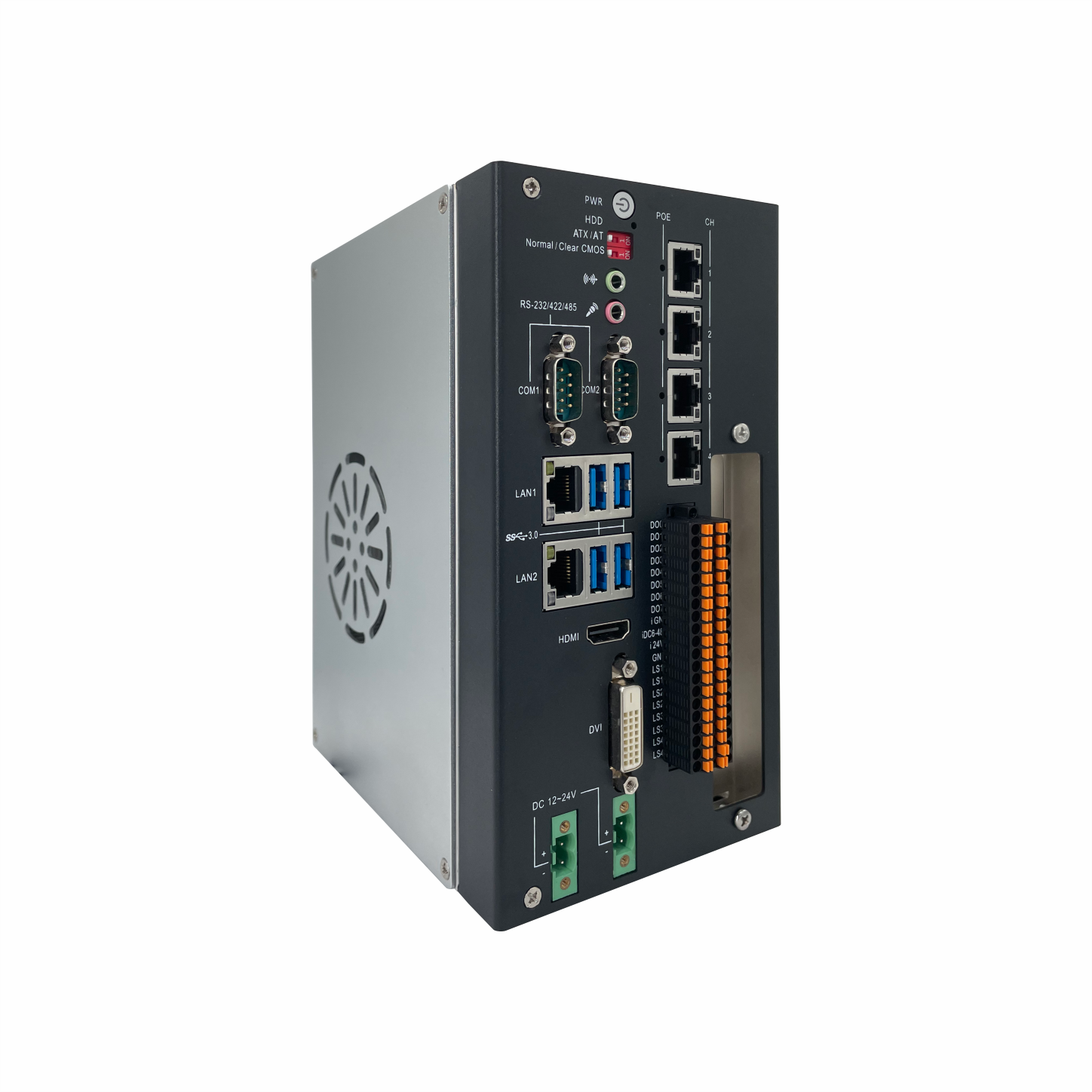

  • BAPC-3106P-6ED
     可支持6/7/8/9 th Intel® Core(i3/i5/i7)桌面级处理器
     支持1866/2133/2666MHz DDR4内存,容量最大32.0GB
     支持DVI、HDMI2.0a显示、可任意双显示输出,HDMI2.0a支持双4K @60Hz显示输出
     2xRS-232/422/485
     4xUSB3.0, 内部有加班狗功能
     2xIntel wgi 211网卡
     4xIntel 10/100/1000Mbs POE
     16路DIO, 8 x隔离DI, 8 x隔离DO
     4通道光源控制器:4 x光源控制输出,4 x光源外部触发输入
     铝合金压铸散热器+内置智能风扇
  • 产品详情
    该产品采用 LGA1151 CPU Socket 基于 Intel H110 芯片组设计的高性能、高可靠工业级 2 串口,2 网口,4POEGPIO16 路,8 路隔离 DI, 8 路隔离 DO4 通道光源控制器,把视觉应用中的高性能处理器工控机以及光源控制器功能融为一体的轨道式台式机整机。整机采用全铝合金压铸散热片和钣金相结合,以大面积散热片加智能风扇进行散热。DVI HDMI,二种显示输出,可实现双显示输出,HDMI 支持双 4K 60Hz 超高清显示。DC12V~24V 供电。该产品最大特点提供 4 路光源 PWM 控制接口;4 路光源外部触发信号输入,和 16 路隔离 DI/DO 可供用户进行功能自定义。被广泛用于智能交通,医疗制药、机器视觉、包装、自动化工厂、环境检测、运动控制等领域。
  • 规格参数

    系统

    参数

    CPU

    1 x  LGA1151 CPU Socket,支持 6/7/8/9 th Intel® Corei3/i5/i7)、Intel® Pentium Intel® Celeron处理器 (建议最高选用TDP 65W 处理器)

    芯片组

    Intel H110

    系统内存

    2 x 260Pin DDR4 SO-DIMM系统内存扩充插槽,支持1866/2133/2666MHz DDR4 系统 内存,内存容量最大32.0GB

    显示输出

    DVI(Max:1920x1200 @ 60Hz)HDMI2.0a(Max:4096x2160 @ 60Hz)显示、

    可以实现双显示输出,HDMI2.0a支持4K @60Hz超高清显示输出

    扩展接口

    1 x Mini PCIE 扩展插槽(可选择 支持 Mini PCIE X1 设备 或 4G SIM卡设备)

    以太网

    6Intel 10/100/1000Mbs网络控制器(WGI211-AT x 6), 支持4POE RJ45网络接口(IEEE

    802.3af 15.4W/48V),支持网络引导启动(PXE)、网络唤醒(WOL)功能

    音频

    HD Audio, 支持 Line_Out / MIC 功能

    存储

    1 x 7Pin SATA III接口;1 x mSATA扩展槽位

    USB

    4 x USB3.0接口,1 x USB2.0可安装硬件加密狗

    串口

    2x RS-232/422/485串口(COM1~COM2);RS-485支持硬件自动数据流向控制,以上串口均为非隔离型串口

    GPIO
    光源控制

    16路光隔离DIO路光隔离输入、路光隔离输出)。
    路光源控制输出,支持4路光源外部触发输入。

    扩展槽

    1 x PCIE X8 1 x标准PCI

    其他接口及功能

    硬件强制上电自动开机功能(用户可根据需要设置PSJ1位接针状态);256级看门狗定时器、支持远程开关机功能。
    Intel Q170
    芯片组支持:1个标准 2280 M.2 M key 插槽,支持 NVMESATA SSD12350 M.2 B key 插槽,支持 4/5G 通讯卡模块。
    1
    PS/2鼠标/键盘接口(选配)。

    系统OS

    Windows10Windows7Linux (Ubuntu)

    电源输出

    DC 12V24V电源输入/输出

    机构

    外壳组成

    铝合金压铸散热器+钣金

    颜色

    黑色(机壳)+银白色(散热器)

    安装方式

    导轨安装、壁挂式安装

    尺寸

    78mm×150.9mm×200mm (××)无扩展;105mm×150.9mm×200mm (××)有扩展

    环境

    工作环境

    温度:-20°C60°C(要求宽温存储设备)

    湿度:5%95%(非凝结状态)

    储存环境

    温度:-40°C80°C

    湿度:5%95%(非凝结状态)




    BAPC-3106

    2xLAN2xComDVIHDMIIntel Q170支持M.2

    BAPC-3106P

    2xLAN2xComDVIHDMIPCI(x8)Intel Q170支持M.2

    BAPC-3106-6ED

    2xLAN2xCom4xPoeDVIHDMI4路光源控制功能、16路隔离DIOIntel Q170支持M.2

    BAPC-3106P-6ED

    2xLAN2xCom4xPoeDVIHDMI4路光源控制功能、16路隔离DIO PCI(x8)Intel Q170支持M.2

    更多功能选择请咨询


    CPU 方案选择

    Intel Core i3-61002Core3.7GHZTDP 51W

    Intel Core i7-67006Core4.0GHZTDP 65W

    Intel Core i7-77004Core3.6GHZTDP 65W

    Intel Core i3-81004Core3.6GHZTDP 65W

    Intel Core i5-85006Core4.1GHZTDP 65W

    Intel Core i7-87006Core4.6GHZTDP 65W

    Intel Core i3-91004Core3.6GHZTDP 65W

    Intel Core i7-97008Core3.0GHZTDP 65W

    G4560 Pentium G Series3.50 GHz54W

    G4500 Pentium G Series3.50 GHz51W

    G4560T Pentium G Series2.90 GHz35W

    G4400 Pentium G Series3.30 GHz54W

    G3950 Celeron G Series3.00 GHz51W

    G3930T Celeron G Series2.70 GHz35W

    G3930 Celeron G Series2.90 GHz51W

    G3900 Celeron G Series2.80 GHz51W








  • 典型应用
    被广泛用于智能交通,医疗制药、机器视觉、包装、自动化工厂、环境检测、运动控制等领域。
